ZH-510是我公司大屏幕拼接产品家族中的一员，采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏(26寸以上),并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。 画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持256行*256列的液晶屏拼接。
ZH-510液晶图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。
ZH-510液晶图像拼接处理器支持计算机图像信号输入及其显示，可实现最高达1920x1080高分辨率WUXGA输出，支持全系列的大尺寸液晶屏。
ZH-510系列处理器可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或RGB信号放大至原始图像的N×M倍，再由显示单元组成的墙体上实现大屏幕拼接显示。

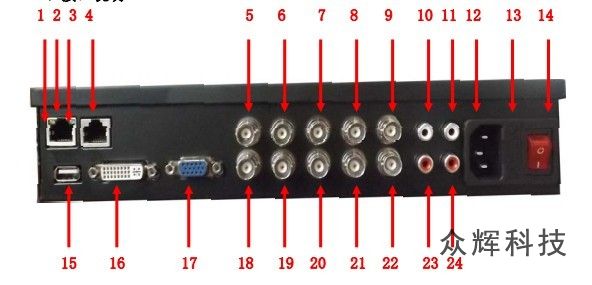

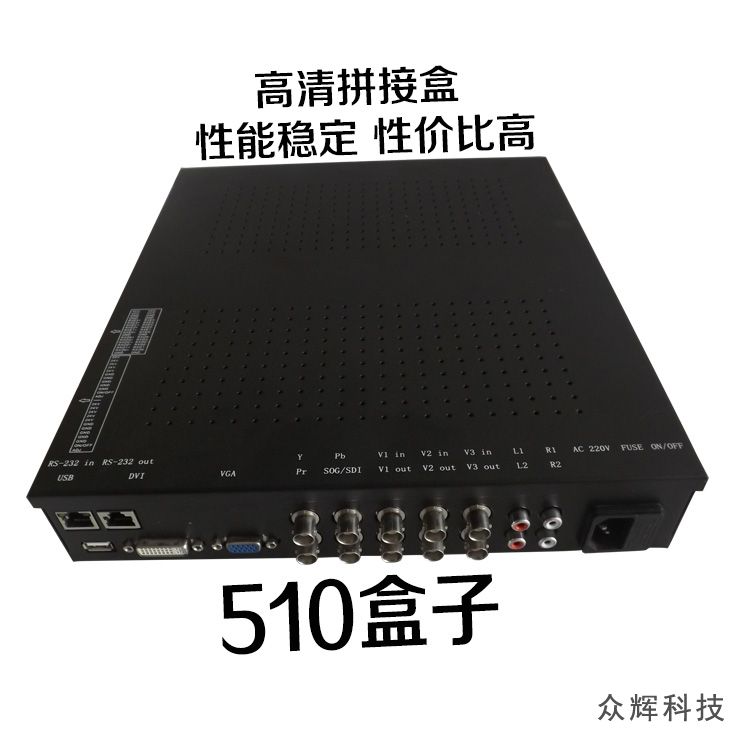

编号 | 说 明 |
1 | 电源待机指示，待机时为橙色，更新软件时闪烁。 |
2 | RS－232输入，RJ45接口。 |
3 | 电源正常工作指示，工作时为绿色，更新软件时闪烁。 |
4 | RS－232环出，RJ45接口。 |
5 | 分量Y输入，BNC接口。 |
6 | 分量Pb输入，BNC接口。 |
7 | 视频1输入，BNC接口。 |
8 | 视频2输入，BNC接口。 |
9 | 视频3输入，BNC接口。 |
10－11 | 第1组音频左右声道L1、R1输入，RCA接口。（可选） |
12 | 110－220V AC电源输入。 |
13 | 内置3A保险 |
14 | 双刀双掷电源开关。 |
15 | USB接口。 |
16 | DVI接口，输入信号支持DVI－D全数字信号输入，支持WUXGA输入。 |
17 | VGA接口，支持WUXGA输入。 |
18 | 分量Pr输入，BNC接口。 |
19 | SOG信号/SDI选择性输入，内置SDI板卡时此口可为SDI输入。（可选） |
20 | 视频1输出，BNC接口。 |
21 | 视频2输出，BNC接口。 |
22 | 视频3输出，BNC接口。 |
23－24 | 第2组音频左右声道L2、R2输入，RCA接口。（可选） |

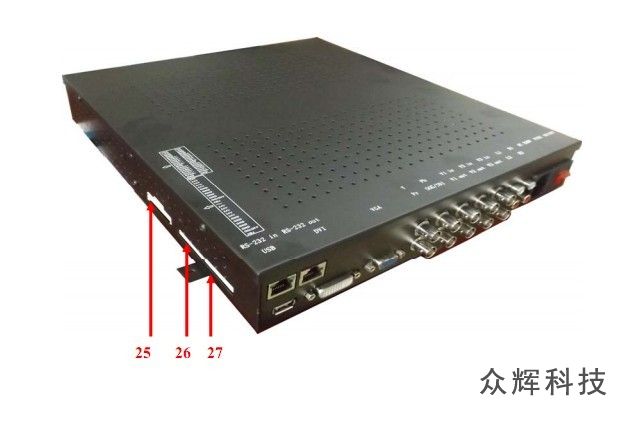

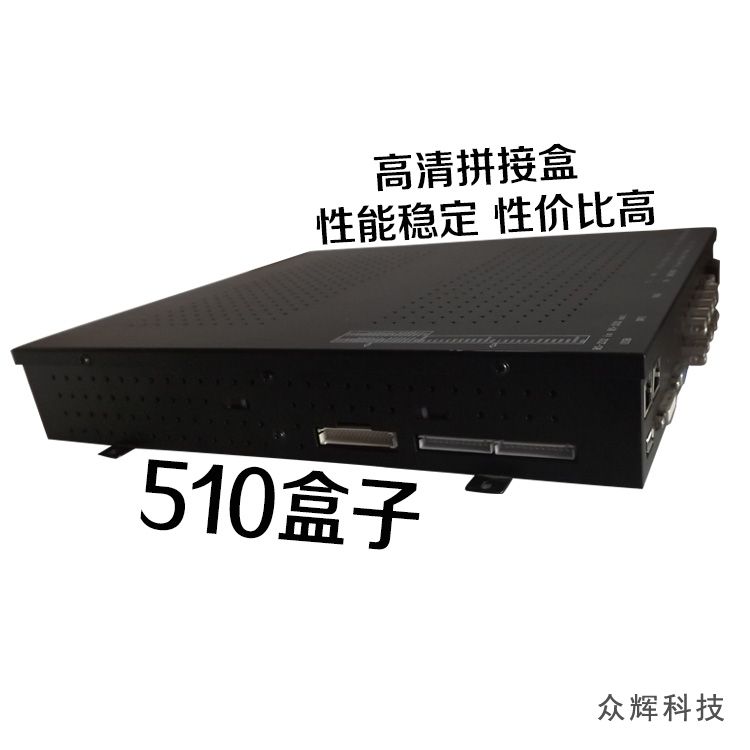

25 | LVDS屏线接口，采用防呆设计。 |
26－27 | 背光DC 24V电源接口，带背光开关和亮度控制，采用防呆设计。 |

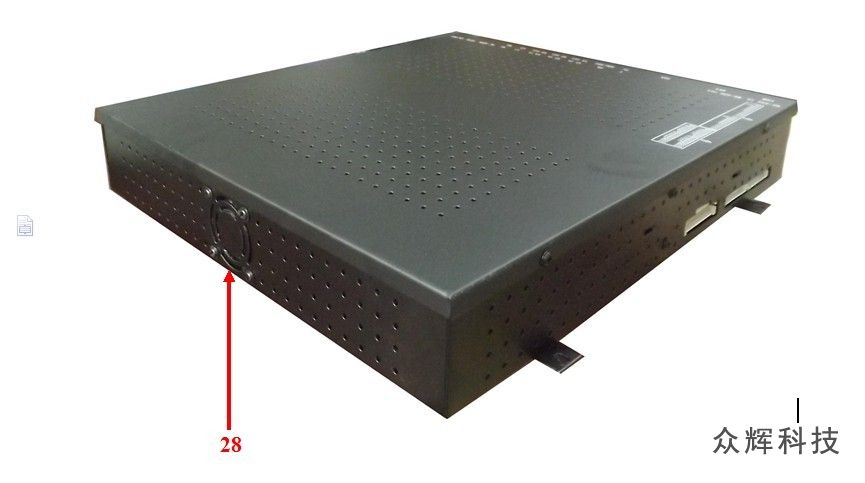

28 | 温控风扇，可通过控制软件设置开启温度。 |
性能指标：
工作温度：0℃-65℃
工作湿度：相对湿度小于95%
功 耗：≤350W，视屏的型号和大小而定
电源电压：95V AC-250V AC
复合视频制式：PAL、NTSC、SECAM
复合视频峰值：1Vp-p
控制方式：RS-232（DB9F）
VGA输入：WUXGA（1920*1080）
DVI输入：WUXGA（1920*1080）
HDMI输入：WUXGA（1920*1080）
对屏的支持：WUXGA（1920*1080），双组10bit
电源：支持47寸以下LCD屏,通过选配电源模块可以支持47”以上LCD屏
温控风扇：自动控制 （默认为35℃开启，低于35℃关闭）
功能
• 多总线并行处理，处理功能强大；
• 启动时间小于5 秒钟，启动迅速；
• 无病毒感染风险，安全性好；
• 集成多路视频信号源种类：HDMI、DVI 、VGA、CVBS、USB。
• 复合视频可以环出。
• 内嵌3D视频亮色分离电路单元,
• 内嵌3D逐行处理及帧频归一转化电路单元,
• 内嵌3D数字信号降噪单元,
• 内嵌固件智能升级系统，
• 单元可支持驱动到1920X1080的液晶屏
• RS232 串口远程控制；每单元支持两路RS232 环出
• 可全天24小时持续工作；
• 操作方便，配合拼接控制软件可以灵活的对系统进行操作，绿色软件无需安装。
• 可开放底层通讯协议，便于用户灵活采用第三方中控系统或自行
编制软件构造大屏幕工程系统。
