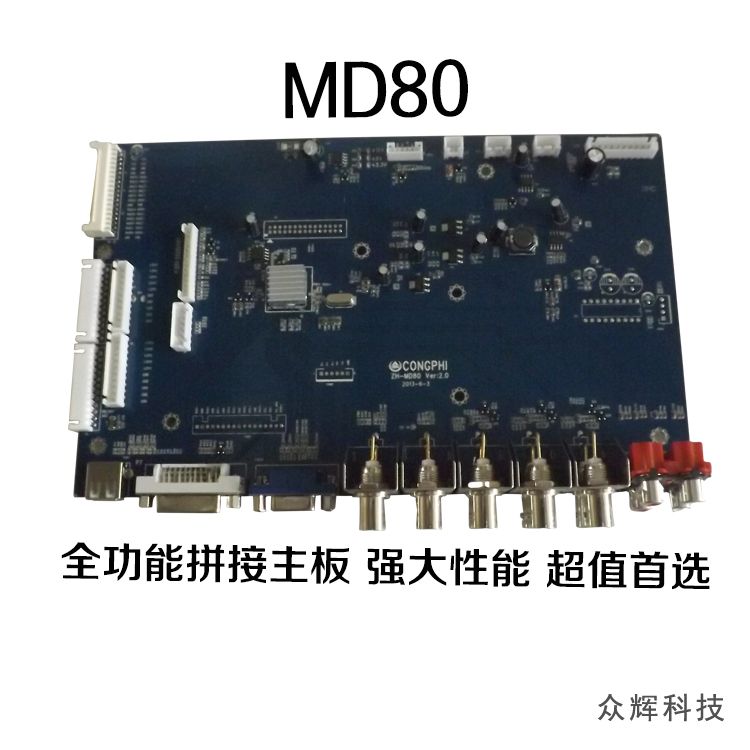

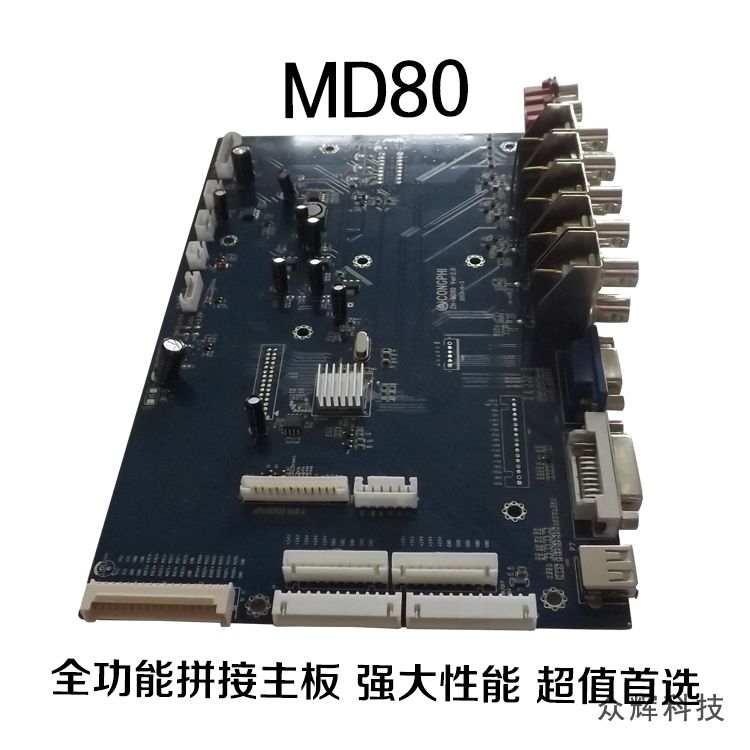

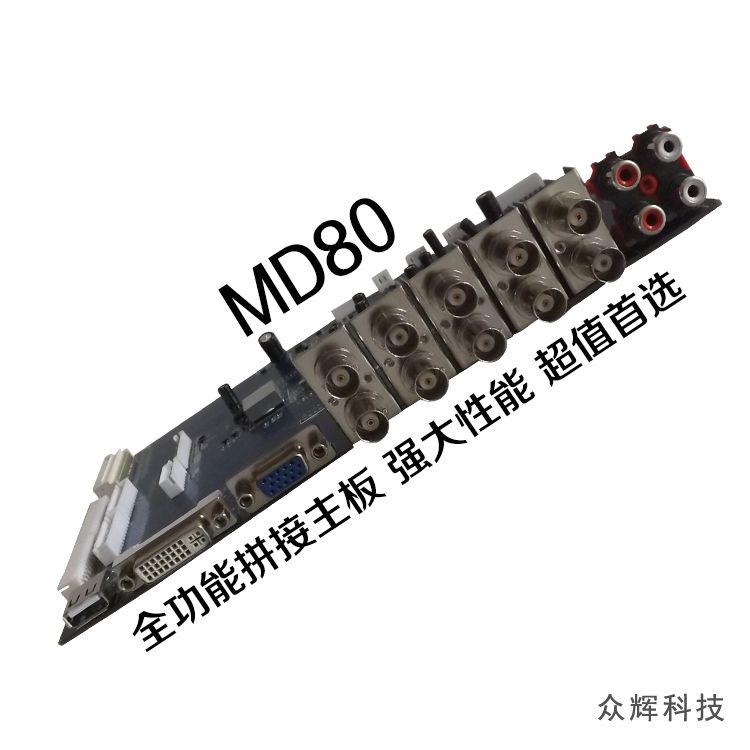

监视器拼接主板|ZH-MD80|监视器主板厂家
1、产品概述
ZH-MD80 是专为简单拼接和液晶监视器而设计，采用182VG芯片，比V56和V59高出一个档次，画质更细腻更稳定，内置1GBDDR3 内存，主频高达1333MHz。高性能的CPU，强大的3D 处理功能，配上高性能高速内存，让图像完美再现。该芯片支持PAL，SECAM，NTSC 制式视频信号，提供AV 、YPbPr、VGA、DVI 接口输入，全面支持1080P 高清信号输入，支持WUXG全高LCD 和同等规格PDP，具有强大的数字音频功放，提供2×7W 4Ω的输出功率。
2、产品特性说明
1、通道VGA/DVI
色彩 | 24bit |
行同步范围 | 30-80KHZ |
场同步范围 | 50-75HZ |
2、接口
输入
VGA | 15 针D-Sub |
DVI | 24+5针标准接口 |
USB | 支持固件升级，1080P常用格式视频播放等。 |
CVBS*3 | BNC 端子 |
YPbPr | BNC 端子 |
AUDIO | CVBS、YPbPr 共用一路输入，PC独立一路输入，RCA接口 |
输出
PANEL 接口 | LVDS 2*15 2.0 直插针座/2*18 2.0兼容针座 |
功放 | 2*7W 4Ω2.54 4PIN 针座 |
3、电源
输入电源 | DC 12V、5V |
驱频电压 | 3.3、5V、12V |
电源操作 | 正常工作模式,省电工作模式 |
电源管理 | 待机功耗<1W |
4、其他
功放 | 2*7W 4Ω |
按键控制 | MENU,POWER,SOURCE,CH+,CH-,UP,DOWN |
OSD 语言 | 中文,英文等多国语言(其他语言可按要求添加) |
3、使用要求
*相对湿度≤80％.
*存储温度 -10~+60 度.
*使用温度 -30~+65 度.
*整机装配和运输过程中注意防静电处理.
*整机装配时，可下装或侧装，但不要使板子变形或扭曲，勿受重压.
*各端子孔的开孔不要过小，特别是HDMI 端子开孔，以免安装时整机变形导致挤压端子.
*本板和配套的模块板之间的连接线不可过长，否则可能会影响性能和图像质量.
*整机内部配线合理，各连接线尽可能不要直接从PCB 板上穿越，特别是从主芯片上方穿越，以免影响整机EMC 的性能.
*为了整机达到更好的EMC 效果，建议主板和屏之间连接的LVDS 双绞紧密，尽可能采取屏蔽线，有条件的在靠近板端的线上穿上磁环.
*主板的HDMI 和HDCP 都已经通过相关认证，但只是内部标准测试认证，如果您需要合法使用HEMI 和HDCP功能，请自行到相关协会申请成为会员.
*本产品在板卡和外包装上都有ROHS 标识，符合ROHS 标准.
*如果要使用拼接功能，请提前说明
功能
• 全硬件构架，采用全新专业拼接芯片设计，无CPU 和操作系统；
• 多总线并行处理，处理功能强大；
• 启动时间小于5 秒钟，启动迅速；
• 无病毒感染风险，安全性好；
• 集成多路视频信号源种类：HDMI、DVI 、VGA、CVBS、USB。
• 复合视频可以环出。
• 内嵌3D视频亮色分离电路单元,
• 内嵌3D逐行处理及帧频归一转化电路单元,
• 内嵌3D数字信号降噪单元,
• 内嵌固件智能升级系统，
• 单元可支持驱动到1920X1080的液晶屏
• RS232 串口远程控制；每单元支持两路RS232 环出
• 可全天24小时持续工作；
• 操作方便，配合拼接控制软件可以灵活的对系统进行操作，绿色软件无需安装。
• 可开放底层通讯协议，便于用户灵活采用第三方中控系统或自行
编制软件构造大屏幕工程系统。
